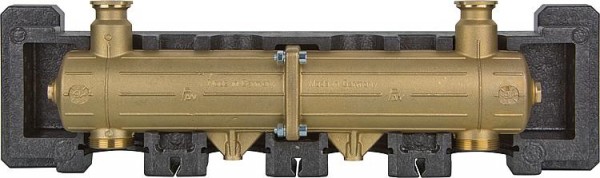

Hydraulische Weiche DN25 (1) bis 3500 l/h
- Artikel-Nr.: 51014568
- Artikelzustand: Neu
Hydraulische Weiche DN25 (1) bis 3500 l/h - bis 3500 l/h - unter einem Modulverteiler DN25 (1)... mehr
Produktinformationen "Hydraulische Weiche DN25 (1) bis 3500 l/h"
Hydraulische Weiche DN25 (1) bis 3500 l/h - bis 3500 l/h - unter einem Modulverteiler DN25 (1) oder separat (vertikal oder horizontal) an der Wand montierbar - Isolierung nach EnEV: EPP- Halbschalen - Maße inkl. Isolierung (BxH): 600 x 195 mm - Achsmaß: 375 mm Anschlüsse: - Verbraucherseite: DN25 (1) Flansch für DN40 (1 1/2) Mutter - Kesselseite: DN40 (1 1/2) AG oder DN25 (1) IG (mit Verschraubung) flachdichtend - seitlich: 2x DN15 (1/2) IG mit Stopfen verschlossen, passend zu Modulsystem DN25 (1), Funktionsweise Hydraulische Weichen werden eingesetzt, wenn in einer Anlage gleichzeitig ein bzw. mehrere Wärmeerzeuger mit eigener Pumpe und ein oder mehrerer Verbraucher mit Verteilerpumpe vorhanden sind. In so einer Anlage ergeben sich Betriebsbedingungen, bei denen sich die Pumpen gegenseitig beeinflussen und dabei in den Kreisläufen ungewollte Veränderungen der Durchsatzleistungen und Förderhöhen hervorrufen. Die hydraulische Weiche bildet eine hydraulische Entkopplung der angeschlossenen Kreise. So ist es möglich, die angeschlossenen Primär- und Sekundärkreise hydraulisch unabhängig zu gestalten. Der Durchfluss in einem Kreis verursacht keinen Durchfluss im anderen Kreis, wenn der Druckverlust in der hydraulischen Weiche belanglos ist. Der Einsatz einer hydraulischen Weiche bedingt, dass jeder Kreis (sowohl der Wärmeerzeuger als auch der Verbraucherkreis) mit einer eigenen Pumpe ausgestattet sein muss! Dadurch kann man einen Wärmeerzeugerkreis mit gleichbleibender Durchsatzleistung und einen Verbraucherkreis mit variabler Leistung betreiben: typische Funktionsbedingungen für moderne Heiz- und Klimaanlagen., - Messing - inkl. EPP-Isolierung
